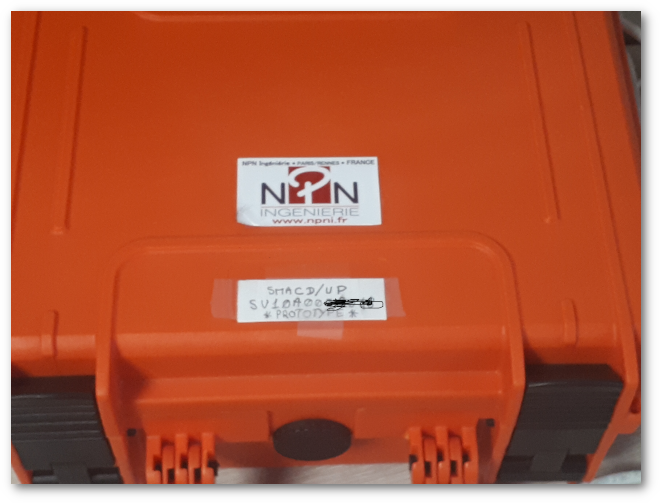

Les valises SMACD de NPNi

Les valises SMACD sont des boitiers industriels fournis par notre partenaire NPNi.

Description

L'ensemble de la centrale d'acquisition permet, après la connexion de capteurs industriels (mesurant la température, la consommation électrique, l’humidité, divers compteurs (eau, etc)), de :

• Récupérer les données via un serveur web local de la valise sous forme de tableurs CSV

• Visualiser des dernières valeurs mesurées sous forme numérique

• Récupérer des données directement sur la carte (nécessite clavier /écran / souris)

• Transmettre les données à la plateforme iot.now

Les capteurs sont connectés au système via une interface MODBUS avec support RS485. Le système, logé dans une valise, contient :

• une carte UP (nano-ordinateur à processeur Intel)

• une alimentation 5VDC

• un interrupteur/disjoncteur de 10A

• un adaptateur USB/RS485

Les valises d’acquisitions de données nécessitent une alimentation secteur (universelle 110 à 230VAC en 50 ou 60Hz) et une liaison (facultative) réseau Ethernet (connecteur type RJ45) pour lire les données en temps réel, récupérer les fichiers de données ou configurer la valise. Cet accès réseau est bien sûr protégé par un identifiant et un mot de passe.

Lorsque la valise est connectée à Internet, elle peut transmettre ses données à la plateforme iot.now.

Caractéristiques du systéme

• De 1 à 40 mesures, ouvert à une tres grande partie des capteurs du marché.

• Capteurs à impulsions, analogiques 4-20mA/0-10V/PT100 et numériques RS485 JBUS/MODBUS.

• Ouverture à l’alimentation autonome et les capteurs sans fils.

• Dimensions : 34 x 30 x 16 cm

• Poids : environ 4 KG (4 modules)

• Consommation sur le secteur : < 40 watts en version AGRI-22

• Conditions environnementale : 0-45°C – 10-80 % H.R., haute résistante aux chocs, quasi-étanches.

• Données enregistrées chaque 15 secondes à 60 minutes.

• Toutes les données sont directement enregistrées dans la valise (plusieurs années de capacité) et exploitables en local (tableur .XLS ou .ODS par exemple) ou sur plateforme iot.now de CANTOR. L'accès est compatible avec tous les navigateurs du marchés (Firefox, Chrome . . .).

• Date et heure synchronisées via Internet si la liaison est active.

SMACD.emb

Le logiciel embarqué se compose de deux éléments :

• Un serveur web local installé dans la valise permettant d’accéder aux dernières mesures et de télécharger les fichiers CSV.

• Un logiciel embarqué permettant de lire, enregistrer et envoyer les mesures depuis des capteurs.

Configuration réseau

La centrale d'aquisition est capable de fonctionner hors réseau, puisque toutes les données sont stockées dans la valise. La visualisation de ces données est possible directement sur la valise grâce au serveur web local dans la valise.

Cependant, il peut être interessant de rajouter un accès réseau sur la centrale d'acquisiation afin d'acceder aux données à distance et de bénéficier des fonctionnalités d'iot.now.

Afin d'accéder au réseau, il est primordial de brancher un câble Ethernet sur la valise. Par défaut, la valise est accessible à distance via l'url : https://192.168.1.200/

Configuration Capteurs

Les capteurs seront installés notre partenaire NPNi qui les aura au préablabe configurés. Toutefois cette configuration peut être mise à jour (par exemple, la fréquence peut être réduite ou être augmentée).

Un capteur est, au sens du logiciel, une adresse et un offset MODBUS dont la lecture renvoie une mesure. Un appareil peut donc exposer plusieurs capteurs.

La configuration des capteurs se fait dans le fichier sensors-list.csv. Pour plus d'informations, se réferer à la documentation technique.

Collecte des données

Dans le cas ou le client prend un abonnement iot.now, il est nécessaire de faire de la config supplémentaire sur la valise afin que cette dernière puisse envoyer les données sur la plateforme.

-Dans un premier temps, il faut absolument que la valise ait accès à internet. (le logiciel supporte le fait que la valise puisse être hors connection, et sera capable de transmettre les informations manquantes à la reprise de la connection).

• Dans un second temps, dans la config générale il faut indiquer l'url de la plateforme d'iot.now pour que la valise puisse remonter les données.

• Dans un troisième temps, il faut aussi renseigner un ID donné par Cantor afin de permettre l'identification de la valise.

• Dans la configuration, n'oubliez pas d'activer l'envoi des données.
